Các bước chuẩn bị khi lợp mái

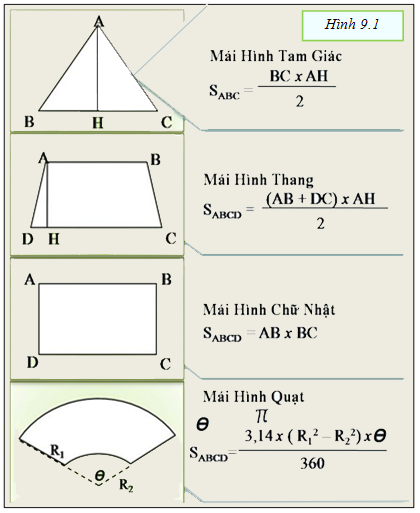

Mái nhà được kết hợp bởi nhiều phần mái có hình dạng giống như các hình minh hoạ bên phải.

Để tính được số lượng ngói cần lợp. Trước tiên ta tính diện tích “S” có hình dạng tương ứng hình của phần mái rồi nhân với số lượng ngói cần lợp cho 1 m².

Độ che phủ mái của ngói màu SUNRISE là 9,5 viên ngói/1m² với độ chồng mí là 76 mm (hay nói cách khác là khoảng cách mè bằng 34 mm).

Theo các chuyên gia trong ngành, khi đặt hàng cần tăng thêm khoảng 5% số lượng ngói được tính trên lý thuyết do phải cắt ngói lợp theo khe mái sống hông, rìa và các vị trí tiếp giáp giữa tường và mái.

Mái nhà càng phức tạp sẽ có càng nhiều khe mái, sống hông và các vị trí tiếp giáp khác, khi đó tỉ lệ hao hụt do cắt ngói sẽ càng cao.

Cách tính và hình minh hoạ trên chỉ là hướng dẫn cơ bản. Vui lòng tham khảo ý kiến của kiến trúc sư hoặc nhân viên lập dự toán để có con số chính xác hơn.

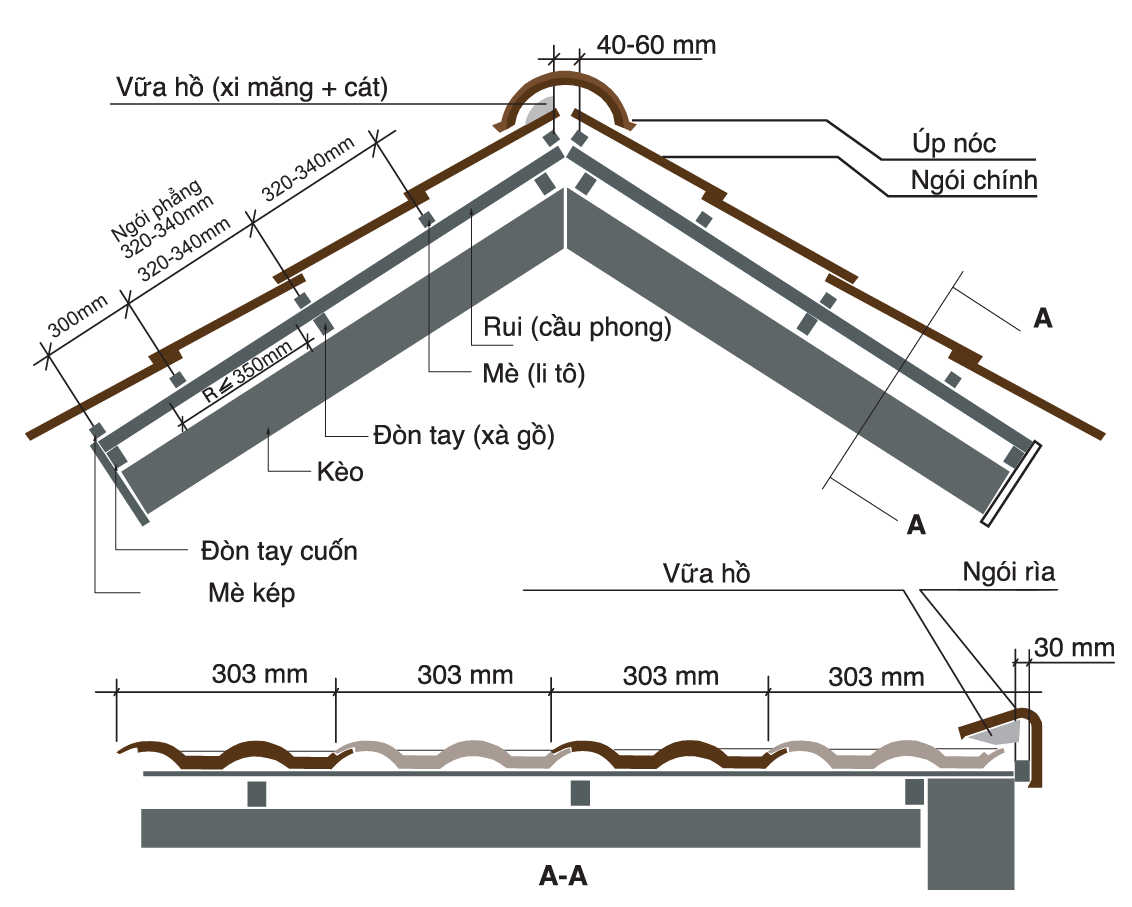

Độ dốc mái là góc tạo bởi mặt phẳng mái và mặt đất, được tính bằng tỉ lệ giữa hình chiếu theo phương đứng của thanh rui và hình chiếu dài (hình chiếu theo phương ngang) của nó.

Độ dốc mái phụ thuộc vào chiều dài mái cũng như nhiều yếu tố khác như tốc độ gió, hướng gió, lượng mưa (thời tiết khí hậu) của vùng thi công. Vì vậy không có một công thức chung nào để tính độ dốc mái, nó thuần túy phụ thuộc vào kinh nghiệm. Chính vì vậy, Nhà Sản xuất đề nghị tăng độ nghiêng của mái cũng như độ chồng mí của các hàng ngói màu nhằm hạn chế đến mức thấp nhất rủi ro mái bị dột.

Khi độ dốc mái từ 17° đến 22° thì khoảng cách mè là 320mm và độ chồng mí là 100mm (tuy nhiên không nên áp dụng cách này).

Khi độ dốc mái từ 22° đến 27° thì khoảng cách mè là 330mm và độ chồng mí là 90mm.

Khi độ dốc mái từ 27° đến 31° thì khoàng cách mè là 343mm và độ chồng mí là 76mm.

Ngói màu SUNRISE sẽ không chịu trách nhiệm cho bất kỳ thiệt hại nào gây ra khi áp dụng độ dốc mái, độ chồng mí không theo các hướng dẫn của tài liệu này.

Chú ý: Hình minh họa dưới đây dựa trên độ chồng mí tối thiểu 76mm và sử dụng rui, mè bằng gỗ. Nếu sử dụng hệ giàn mái bằng kim loại nhẹ, vui lòng tham khảo chi tiết kỹ thuật của nhà sản xuất.

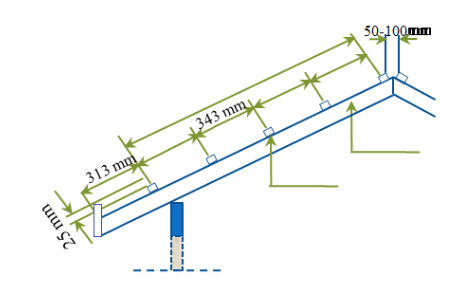

  • Khuyến nghị cỡ mè tối thiểu là 50mm x 25mm và rui trung tâm 600mm. Khoảng cách mè tối đa là 343mm.
  • Các loại gỗ được sử dụng phải có chất lượng tốt, thẳng và đủ độ tuổi để ngăn chặn sự võng mái theo thời gian. Mè thép và hệ giàn kèo thép hiện đang được dùng phổ biến nhờ đặc điểm thẳng không bị cong võng nên lợp ngói dễ dàng. Để đảm bảo sự an toàn và bền vững của mái khi sử dụng hệ giàn kèo thép cần sử dụng các phần mềm tính toán đã được quốc tế công nhận.
  • Khoảng cách giữa hai mè nằm dưới ngói nóc xấp xỉ 50mm đến tối đa 100mm (phụ thuộc vào độ chồng mí mong muốn). Thanh mè đầu tiên nằm gần ngói nóc nhất sẽ được đặt sao cho khi lợp ngói nóc sẽ che phủ hàng ngói chính trên cùng một cách thẩm mỹ.
  • Nếu có thể, tránh cắt ngói càng nhiều càng tốt và đừng bao giờ cắt mép dưới của viên ngói.
  • Ngói tại vị trí rìa mái có thể cần phải cắt & khi đó theo chiều dọc viên ngói và đảm bảo phần ngói cắt để lợp không nhỏ 1/2 viên ngói.
  • Ngói lợp tại vị trí khe mái, sống hông (nếu có) cần phải cắt dọc theo đường khe mái, sống hông.

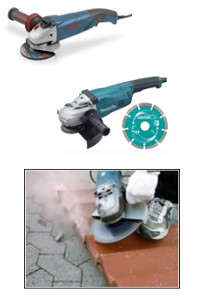

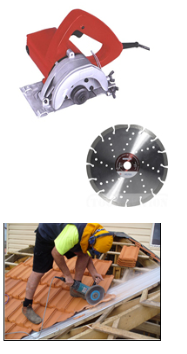

  • Cần phải sử dụng dụng cụ cắt đĩa Diamond hoặc các loại đĩa khác được thiết kế đặc biệt dành để cắt sản phẩm bê tông. Máy cắt gạch Terrazo có thể dùng miễn sao nó đảm bảo không gây ra xung lực khi cắt khiến ngói bị rạn, nứt.
  • Cần bắt vít cho những viên ngói bị cắt.

  • Bước 1: Kẻ đường thằng cần cắt lên viên ngói.
  • Bước 2: Chuẩn bị máy cắt. Mài đĩa cắt sắt và vệ sinh đĩa cắt sạch để cắt ngói dễ dàng. Nếu sử dụng máy cắt có dùng nước thì phải kết nối ống dẫn nước tới máy cắt.
  • Bước 3: Đặt viên ngói lên bàn cắt. Canh chỉnh cho lưỡi cắt nằm thẳng hàng với đường cắt vẽ trên viên ngói. Chậm rãi điều chỉnh dao cắt chạy trên đường cắt với độ sâu của đường cắt vừa phải tránh ngói bị vỡ.
  • Bước 4: Cắt ngói theo đường cắt vài lần đến khi ngói được cắt rời mà không bị bể.
  • Móng nhà:
    • Để có một mái ngói đẹp, bền vững và an toàn, yêu cầu tối thiểu là móng của ngôi nhà phải đủ khả năng chịu lực theo thiết kế.
  • Cấu trúc mái:
    • Ngói màu SUNRISE được thiết kế để lợp cho mái có bề mặt bằng phẳng, do đó mái có kết cấu bị cong, võng sẽ làm cho ngói lợp không được thẳng hàng gây ra xô lệch dẫn đến dột nước.
    • Theo truyền thống, hệ giàn mái thường được làm bằng gỗ có chất lượng và đã qua xử lý để tránh bị cong, vênh, nứt, mối mọt.
    • Tuy nhiên việc dùng hệ giàn mái có kết cấu bằng kim loại nhẹ chất lượng cao được thiết kế bằng các các phần mềm thiết kế chuyên dụng & có uy tín cũng được khuyến nghị. Khi dùng các hệ giàn này ta cần tuân thủ theo hướng dẫn của nhà sản xuất.
  • Lợp ngói phải theo thứ tự sau:
    • Lợp ngói chính.
    • Lợp các ngói phụ kiện khác như: Ngói lấy sáng, ngói lợp có ống, ngói lợp thông hơi và những loại ngói phụ kiện khác đi kèm ngói chính.
    • Ngói rìa và ngói cuối rìa.
    • Ngói nóc và những phụ kiện kèm theo như ngói cuối nóc, ngói cuối mái, ngói ghép 2, ngói nóc có ống.
    • Ngói chạc 3 & chạc 4.
    • Dùng sơn màu Nano Silicon 3D+ để hoàn thiện mái ngói.
  • Các lưu ý khi lợp ngói:
    • Ngói màu SUNRISE cần được bắt vít để đảm bảo vững chắc trong các điều kiện thời tiết & đặc biệt cần thiết đối với loại mái không có trần la phông.
    • Không sử dụng vít ngói màu có đường kính lớn hơn đường kính của lỗ vít trên ngói màu hay vít có đường kính quá lớn, vì lực tác dụng tập trung có thể gây nứt, vỡ tại vị trí lỗ vít và có thể gây thấm nước.
    • Không bắt vít chặt, đầu vít không nhất thiết phải tiếp xúc với ngói vì nếu bắt chặt thì ngói dễ bị nứt vỡ do co ngót hay giãn nở vì nhiệt. Ngoài ra, khi bắt vít quá chặt, có thể sẽ khiến mũi ngói bị vênh lên và khi bước lên vị trí này sẽ khiến ngói bị vỡ do mô men lực tác dụng lên lỗ bắt vít.
    • Tất cả các hướng dẫn bắt vít khi lợp ngói này dựa trên điều kiện khí hậu nhiệt đới có mưa, gió ở mức độ thông thường. Ngói màu SUNRISE không chịu trách nhiệm cho các khiếu nại sản phầm về các tổn thất hoặc thiệt hại gây ra do thiên tai như bão lũ, lốc xoáy liên quan đến việc thực hiện bắt vít theo hướng dẫn này.

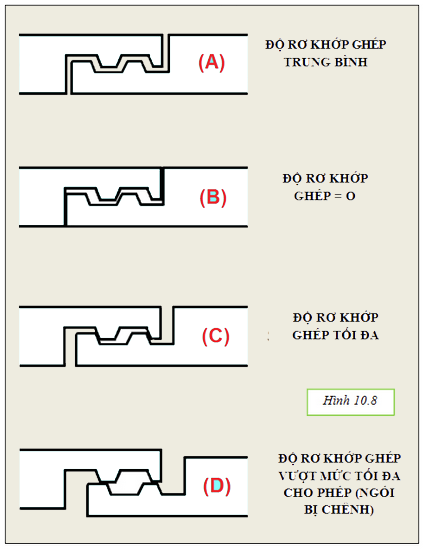

    • Khe hở khớp ghép giữa 2 viên ngói được thiết kế với độ xê dịch cho phép (độ rơ) tối đa là 2mm. Tuy nhiên, nên lợp ngói sao cho độ rơ của khớp ghép giữa 2 viên ngói liền kề là 0.7mm – 1mm. Nếu độ này nhỏ hơn 0.7mm thì có thể dẫn đến bể ngói tại vị trí khớp ghép khi ta bước đi trên ngói do ngói bị “tức” dưới tác động của trọng lực tập trung lên điểm này.

Lưu ý rằng những mảnh vữa hồ hay ngói cắt còn nằm sót lại trên các rãnh thoát nước tại vị trí gờ chồng mí sẽ làm 2 viên ngói bị chênh, khi đó lực sẽ tập trung tại điểm chênh này, khiến ngói dễ bị vỡ khi ta bước trên mái.

Tại sao góc của viên ngói màu tại vị trí khớp ghép bị bể sau khi lợp?

Các góc của viên ngói màu đặc biệt tại vị trí gờ chồng mí là phần mỏng nhất của viên ngói nên dễ bị bễ vỡ.

Nếu ngói màu không được lợp thẳng và đúng cách thì nó sẽ phải chịu ngoại lực tác động tập trung lên một điểm gây ra ứng suất lớn bất thường tại vị trí góc của viên ngói khiến ngói bị rạn nứt hay bể vỡ.

Điều này xảy ra khi ngói màu được lợp quá sát vào nhau.

Nếu không duy trì độ xê dịch cho phép giữa các viên ngói chính thì ngói có thể bị nứt, bể khi giãn nở hay co ngót vì nhiệt hay tác động của trọng lực khi ta bước trên mái ngói. Lưu ý rằng những mảnh vữa hồ hay ngói cắt còn nằm sót lại trên các rãnh thoát nước tại vị trí gờ chồng mí sẽ làm 2 viên ngói bị chênh, khi đó lực sẽ tập trung tại điểm chênh này, khiến ngói dễ bị vỡ khi ta bước trên mái.

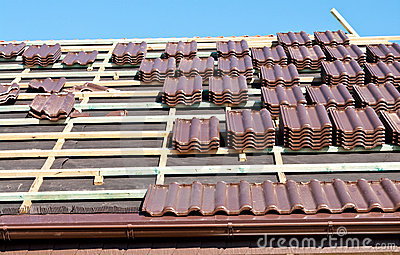

Cách lợp ngói chính và ngói phụ kiện

  1. Lợp ngói chính sóng nhỏ: lợp từ phải sang trái, các viên ngói lợp thẳng hàng.
  2. Lợp ngói chính sóng lớn: lợp từ trái sang phải, các viên ngói lợp so le.
  3. Lợp ngói bắt đầu từ hàng cuối cùng tại mái hiên, và lợp từ dưới lên trên. Nếu lợp ngói rìa thì phải đảm bảo khoảng cách từ tâm trang trí đến ngói chính 30mm. Ngói màu SUNRISE có thể dùng kết hợp với các tấm cách nhiệt trong quá trình lợp để chống nóng.
  4. Móc ngói lên thanh mè tại vị trí gờ móc vào mè, sau đó lợp viên ngói tiếp theo ăn khớp vào viên ngói trước cho đến khi hoàn tất hàng ngói đầu tiên.
  5. Dùng ốc vít bắt vít ngói để bắt vít tất cả ngói ở hàng đầu tiên.
  6. Lợp từ hàng dưới lên trên. Ngói được câu lên để sẵn vào các vị trí trên mái giúp cho việc lợp ngói được thuận tiện nhanh chóng.
  7. Lợp so le: hàng ngói kế tiếp hàng đầu tiên sẽ được lợp rời vào nửa viên theo cách lợp ngói nung truyền thống. Các đường nối ngói sẽ theo đường zích zắc. Đây là cách lợp bắt buộc với ngói sóng lớn.
  8. Lợp thẳng hàng: hàng ngói kế tiếp hàng đầu tiên lợp thẳng hàng, các đường nối ngói thẳng thành các hàng dọc. Đây là cách lợp ngói bắt buộc với ngói sóng nhỏ.

  1. Khi lợp, phải bắt vít tất cả các viên ngói ở rìa mái. Các viên ngói còn lại bắt vít như sau:
    • Theo hàng ngang: cứ 4 viên bắt vít 1 viên.
    • Theo hàng dọc: cứ 3 viên bắt vít 1 viên.
    • Ngoài ra cần đảm bảo mỗi 1m² ngói có ít nhất 1 viên được bắt vít.
  2. Cắt ngói và lợp ngói (khi cần)
  3. Sau khi lợp ngói chính và lợp ngói phụ kiện, tiến hành lắp đặt máng xối.
  4. Vệ sinh hoàn thiện mái sau khi lợp:
    • Khi thấy vữa dính lên mặt ngói khô trắng, dùng xốp lau sạch.
    • Dùng sơn Nano Silicon 3D+ chuyên dụng cho ngói màu SUNRISE để sơn lớp vữa cho đồng màu với màu ngói.

Đặc biệt chú ý: Tuân thủ lưu ý khi lắp dựng để không xảy ra các hư hỏng, tổn thất đáng tiếc do lỗi thi công sẽ không được bảo hành.

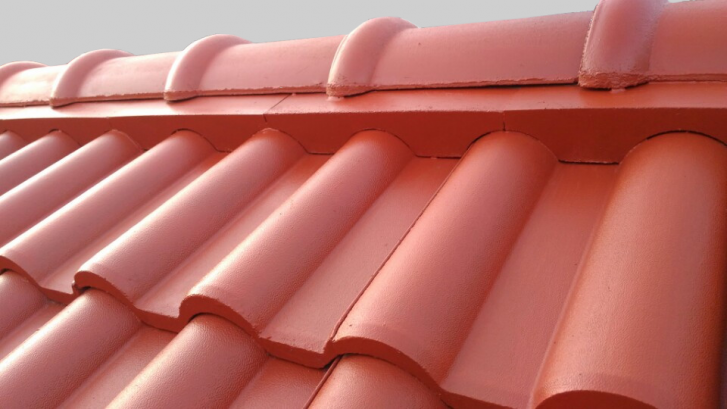

Lưu ý khi lợp ngói nóc

  • Tại khe mái ta cần cắt ngói sao cho khe hở giữa các viên ngói càng nhỏ càng tốt và đường cắt phải thẳng. Để tránh tình trạng viên ngói bị xê dịch khi cắt ta có thể sử dụng kẹp ngói để cố định.
  • Nóc được lợp bằng các viên ngói nóc cùng màu với ngói chính.
  • Cần đo và đánh dấu điểm giữa của ngói nóc bằng phấn.
  • Lợp ngói nóc theo cách dùng vữa hoặc không dùng vữa.

Cách lợp:

  • Nên sử dụng ngói lót nóc khi lợp ngói nóc để mái nhà đẹp và vệ sinh hơn. Đặt viên ngói lót nóc lên ngói chính sao cho 2 lỗ vít của ngói lót nóc và ngói chính trùng nhau. Bắt 1 ốc vít xuyên qua 2 lỗ vít đó.
  • Căng dây dọc theo đường ngói nóc rồi lợp ngói nóc sao cho điểm giữa ngói nóc đã đánh dấu trùng với dây căng.
  • Dùng vữa hồ dẻo khô để cố định ngói nóc vào ngói lót nóc.
  • Tất cả ngói nóc được lợp quay về một phía.

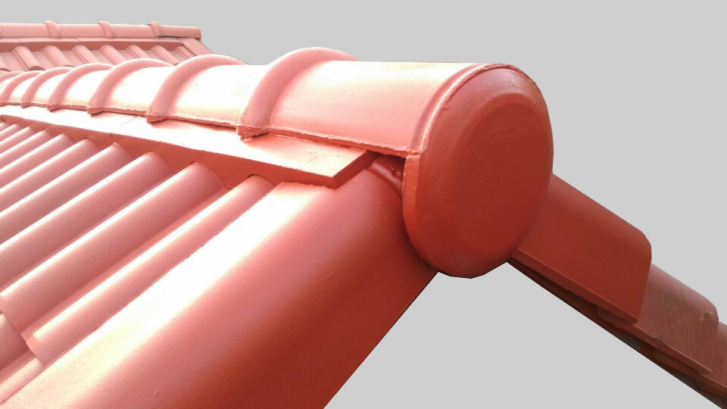

  • Viên ngói nóc cuối cùng ta phải cắt bỏ phần gù sao cho khớp với viên ngói nóc liền trước và viên ngói cuối nóc liền sau.

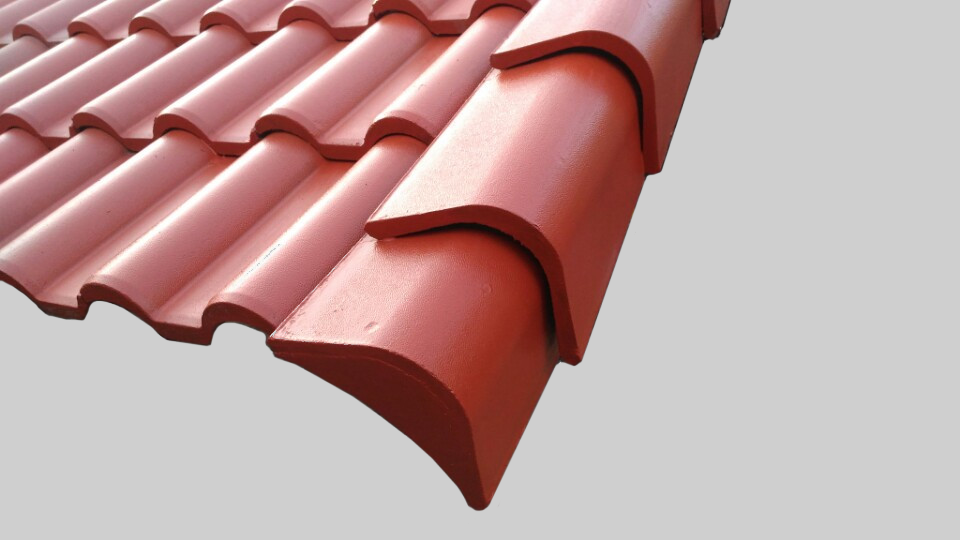

  1. Một viên ngói rìa được thiết kế để che phủ hết chiều dài của viên ngói chính. Bắt đầu lợp bằng viên ngói cuối rìa tại vị trí thấp nhất của mái.
  2. Dùng thước đo khoảng cách đầu viên ngói hàng thứ nhất đến viên ngói hàng thứ hai.
  3. Sau đó đo viên ngói cuối rìa rồi cắt bỏ phần dư ở phía đầu nhỏ của viên ngói cuối rìa sao cho khi gắn viên ngói cuối rìa thì nó che vừa hết chiều đài viên ngói chính ở hàng thứ nhất.
  4. Đặt viên ngói cuối rìa sao cho mép dưới song song với mép dưới ngói chính.
  5. Phải đảm bảo rằng các viên ngói rìa bao phủ hết rìa mái và chạm mặt của tâm trang trí ngoài cũng như ngói chính nằm ở rìa mái
  6. Tất cả các viên ngói rìa phải được bắt vít cố định.
  7. Kiểm tra bằng cách căng dây từ đầu đỉnh mái đến cuối mái các viên ngói rìa nằm trên một hàng là được.
  8. Tại vị trí giao nhau của rìa với nóc cần lợp sao cho hai viên rìa nằm càng sát nhau càng tốt.

Không nên sử dụng vữa để gắn ngói rìa.

  • Lợp ngói lấy sáng như lợp ngói chính.
  • Nếu mái ngói chính là ngói sóng lớn thì ngói lấy sáng phải là ngói sóng lớn, ngược lại nếu ngói chính là ngói sóng nhỏ thì ngói lấy sáng phải là ngói sóng nhỏ.
  • Dùng vít bắt cố định các viên ngói.
  • Khi lợp ngói lấy sáng cần chú ý đến yếu tố hướng lấy ánh sáng, khu vực lấy sáng cho phù hợp với thiết kế của ngôi nhà.
Cần bảo trì và vệ sinh ngói lấy sáng theo thời gian.

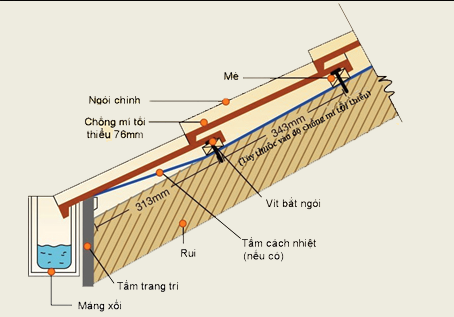

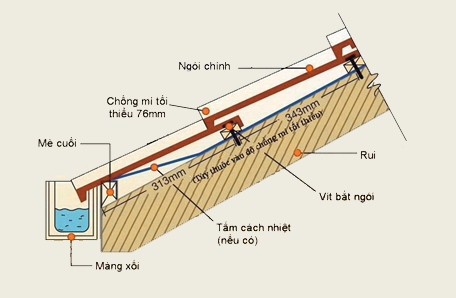

Tất cả các viên ngói màu lợp ở hàng cuối tại mái hiên phải nằm vượt điểm giữa của máng xối và phải được bắn vít.

Chiều cao của thanh mè dưới cùng hoặc tấm trang trí (nếu có) phải cao hơn các thanh mè khác 25mm do hàng ngói cuối cùng không nằm chồng lên hàng ngói nào nữa mà gác lên thanh mè cuối.
